首頁進口晶振32.768K晶體,SSP-T2-F石英晶振,原裝精工晶振

32.768K晶體,SSP-T2-F石英晶振,原裝精工晶振

編號：55092391
頻率：32KHz~200KHz

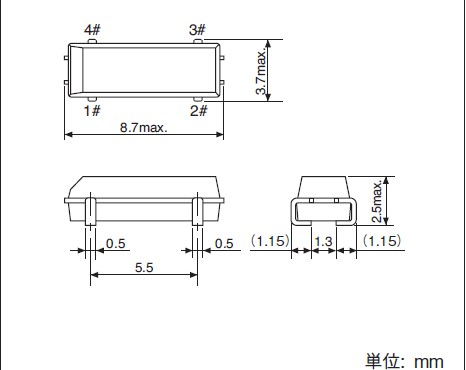

尺寸：3.7*8.7mm詳細瀏覽PDF文檔

32.768K晶體,SSP-T2-F石英晶振,原裝精工晶振,貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電...

分享到

32.768K晶體,SSP-T2-F石英晶振,原裝精工晶振,貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能...
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

晶振項目	符號	規格	條件/筆記
標稱頻率	f_nom	32.768kHz
頻率公差	f_tol	(±5x10−6), ±10x10−6 , ±20x10−6
營業額溫度	Ti	+25±5°C
拋物線系數	B	(−3.5±0.8) x 10−8/°C2
負載電容	CL	4.5 to 12.5pF
動態電阻(ESR)	R1typ./max.	30kΩ / 50kΩ
絕對最大驅動水平	DLmax	1μW
級別的驅動	DL	0.1μW
并聯電容	C0	0.9pF typ.
頻率老化	f_age	±5 x 10−6	+25±3°C, First Year
操作溫度	T_use	−10°C to +60°C
儲存溫度下	T_stg	−30°C to +70°C	Piece part basis

為了使石英晶振在振蕩電路中可以穩定地發生振蕩,電路的負性電阻與晶振的等效串聯電阻相比,必須具有充分大的容量(振蕩寬限要大).建議將振蕩寬限設置為晶振的等效串聯電阻的5倍以上.

振蕩寬限評價方法的示例

與晶振串聯連接上純電阻 Rx,確認振蕩的開始或結 束.緩慢地使 Rx 值逐漸變大 , 開始或結束振蕩時 的最大電阻 Rx 加上晶振的有效電阻 Re,就是該電路的大概負性電阻的數值.

負性電阻 |- R| = Rx + Re

|−R| 為晶振的等效串聯電阻的最大值 (R1 max.) 的 5 倍以上.

*Re 為振蕩時的有效電阻值.

Re = R1 (1 + CO/CL ) 2
