首頁進口晶振ECS晶振,貼片晶振,ECX-16晶振,ECS-.327-12.5-16-TR晶振

ECS晶振,貼片晶振,ECX-16晶振,ECS-.327-12.5-16-TR晶振

編號：27873294
頻率：32.768KHz

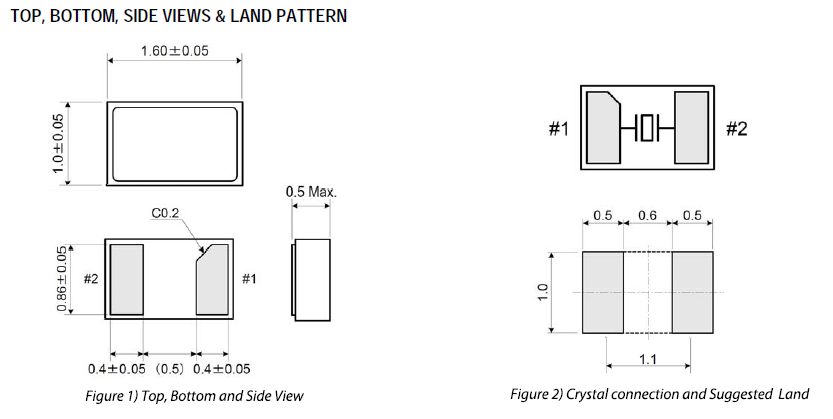

尺寸：1.6*1.0*0.5mm

小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊...

分享到

ECS晶振,貼片晶振,ECX-16晶振,ECS-.327-12.5-16-TR晶振.小體積SMD時鐘晶體諧振器,是貼片音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,SMD編帶型,可應用于高性能自動貼片焊接,被廣泛應用到各種小巧的便攜式消費電子數碼時間產品,環保性能符合ROHS/無鉛標準.

貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。

ECS晶振	單位	ECX-16晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHz	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +125°C	標準溫度
激勵功率	DL	0.1~1.0μW Max.	推薦:1μW
頻率公差	f_— l	±20×10^-6 (標準),	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://www.ruhangcar.com/
頻率溫度特征	f_tem	±20×10^-6/	超出標準的規格請聯系我們.
負載電容	CL	12.5PF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	DL=100μW
頻率老化	f_age	±3×10^-6/year Max.	+25°C,第一年

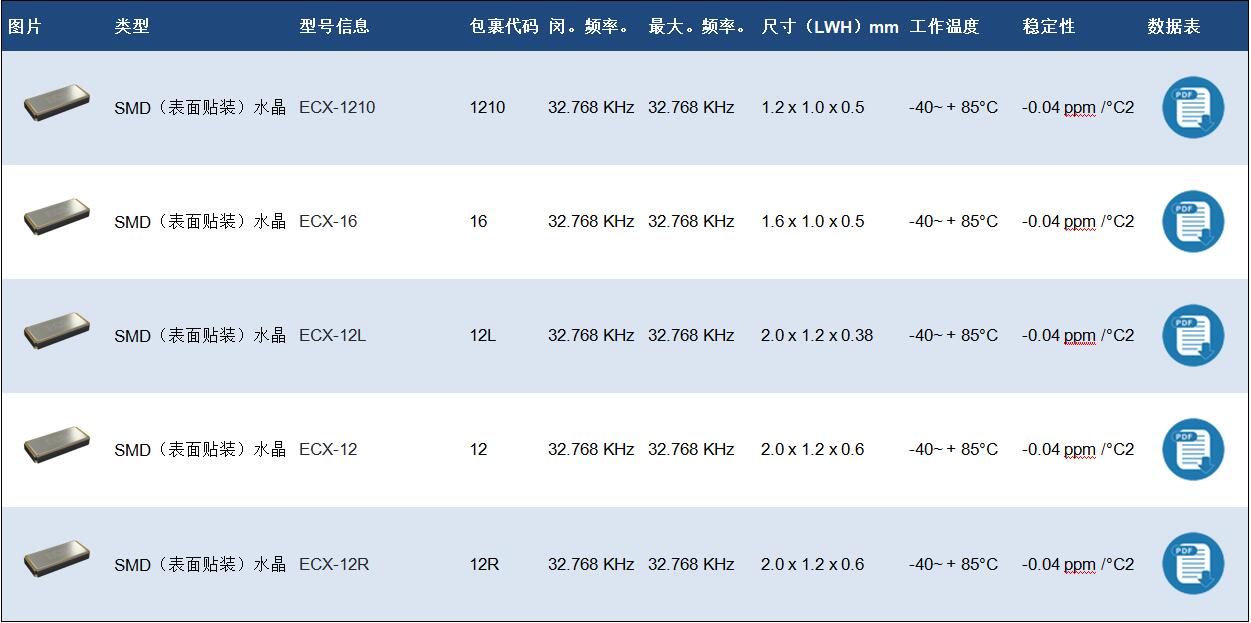

ECS公司KHZ貼片晶振型號表：

ECS貼片KHZ晶振系列原廠代碼表：

原廠編碼	型號	頻率	尺寸
ECS-.327-12.5-16-TR	ECX-16	32.768kHz	0.063" L x 0.039" W (1.60mm x 1.00mm)
ECS-.327-9-16-TR	ECX-16	32.768kHz	0.063" L x 0.039" W (1.60mm x 1.00mm)

超聲波清洗

（1）使用AT-切割晶體和表面聲波（SAW）諧振器/聲表面濾波器的產品，可以通過超聲波進行清洗。但是，在某些條件下，晶體特性可能會受到影響，而且內部線路可能受到損壞。確保已事先檢查系統的適用性。

（2）使用32.768K和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗，因為晶體可能受到破壞。ECS晶振,貼片晶振,ECX-16晶振,ECS-.327-12.5-16-TR晶振

（3）請勿清洗開啟式產品

（4）對于可清洗產品，應避免使用可能對石英水晶諧振器產生負面影響的清洗劑或溶劑等。

（5）焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響石英晶振的可靠性和質量。請清理殘余的助焊劑并烘干PCB。

操作

請勿用鑷子或任何堅硬的工具，夾具直接接觸IC的表面。

使用環境（溫度和濕度）

請在規定的溫度范圍內使用耐高溫晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。

ECS Inc.國際公司是一家私人控股公司，致力于滿足不斷增長的全球高可靠性創新型頻率控制設備需求。他們的質量保證標準保證了優質產品的一致性。制造是在干凈的房間環境中進行的，有先進的機器人控制的裝配機器人。質量保證是每個團隊成員的一部分。它是一個持續的缺陷預防和過程改進程序…每一次工作職能…每天…所以客戶對ECS,inc . c組件感到滿意…每一次。總部設在美國堪薩斯州的Olathe，ECS，Inc.我們有這個領先的解決方案。建立和維護世界上最先進的可靠和具有成本效益的石英晶體諧振器產品。公司的頂尖人才和技術，配合創新的產品開發理念，可能在設計需要精確計時的復雜應用程序時解決復雜的客戶問題。經驗豐富的高級管理團隊，經驗超過150年。ECS晶振,貼片晶振,ECX-16晶振,ECS-.327-12.5-16-TR晶振

ECS晶振公司嚴格遵守國家有關工程建設法律、法規，不斷提高員工的質量意識和能力，履行合約、信守承諾，堅持開拓創新，不斷提升企業的施工技術素質和質量管理水平，以科學學嚴密的施工管理和真誠的服務讓業主高度滿意。

嚴格遵守國家職業安全健康法律、法規，培養員工的安全意識和能力，持續改進職業安全健康管理績效，預先采取安全措施，消除或降低危險，優先選用安全系數高的材料、設備及工藝，提高事故預防水平，創造良好的工作環境，保障員工的身心健康。

ECS晶振公司自覺遵守有關環境法律、法規，培養員工的環保意識和能力，持續改進環保績效，優先使用環保型材料、設備及施工工藝，做到污染預防，最終創建具有環保、節能、適宜性特征的優質工程。

ECS晶振工廠、辦公室節能、省資源、資源循環、化學物質的合理管理推動，地球溫暖化防止及循環型社會的實現貢獻。與采購單位、供應商等的客戶合作，溫室效應氣體削減，資源的有效利用，努力對晶振,石英晶振的化學物質的管理強化等。

美國ECS晶振公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品的要求相符，于2004年通過SONY 綠色伙伴(Green Partner)驗證.
